Quạt hướng trục gián tiếp hút khói, thông gió nhà xưởng

Quạt hướng trục gián tiếp là giải pháp thông gió công nghiệp hiệu quả, được ứng dụng phổ biến trong các nhà xưởng, tầng hầm, khu sản xuất hoặc khu vực có nhiệt độ cao, khói bụi và hơi hóa chất. Với thiết kế đặc biệt, quạt mang lại khả năng vận hành bền bỉ, chịu nhiệt tốt và tiết kiệm năng lượng vượt trội. Cùng Quạt điện Vina tìm hiểu chi tiết hơn về loại quạt này qua bài viết sau đây!

Quạt hướng trục gián tiếp là gì?

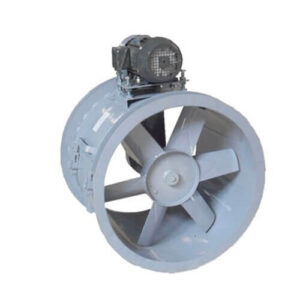

Quạt hướng trục gián tiếp là loại quạt công nghiệp có động cơ được tách rời khỏi cánh quạt, truyền động thông qua dây curoa (dây đai) hoặc puly trung gian. Thiết kế này giúp động cơ không tiếp xúc trực tiếp với luồng khí nóng, ẩm hoặc chứa hóa chất, từ đó tăng tuổi thọ và đảm bảo hoạt động ổn định trong các môi trường khắc nghiệt.

Đặc điểm của quạt hướng trục công nghiệp gián tiếp như sau:

• Tạo lưu lượng gió lớn, áp suất thấp đến trung bình, thích hợp cho các ứng dụng công nghiệp nặng hoặc môi trường đặc thù.
• Phù hợp cho hệ thống thông gió, hút khí, làm mát nhà xưởng hoặc phòng máy.
• Vận hành tốt ở cả môi trường có hơi axit, hóa chất ăn mòn hoặc bụi bẩn đậm đặc.
• Dễ dàng điều chỉnh tốc độ quay và lưu lượng gió thông qua hệ thống truyền động dây curoa.

Cấu tạo và nguyên lý hoạt động của quạt hướng trục gián tiếp

Những thông tin dưới đây sẽ giúp bạn nắm rõ cách quạt tạo luồng gió và vì sao nó được ưa chuộng trong các hệ thống thông gió công nghiệp hiện nay.

Cấu tạo quạt hướng trục gián tiếp

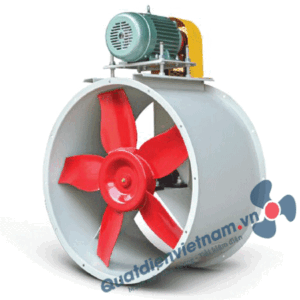

Quạt được thiết kế gồm 5 bộ phận chính: vỏ quạt, cánh quạt, động cơ (motor), dây curoa và puly truyền động.

• Vỏ quạt: Thường được chế tạo từ các vật liệu có khả năng chống ăn mòn cao như thép SS400, inox 304, nhôm hoặc nhựa PP. Bề mặt được phủ sơn tĩnh điện hoặc sơn chống gỉ chuyên dụng, hạn chế ảnh hưởng của môi trường nhiệt độ cao hoặc chứa hơi hóa chất.
• Cánh quạt: Là bộ phận tạo gió chính, được thiết kế 6 – 8 lá cánh tùy công suất và mục đích sử dụng. Vật liệu chế tạo thường là nhôm đúc hoặc thép hợp kim chất lượng cao, được cân bằng động bằng thiết bị chuyên dụng nhằm giảm rung lắc và tiếng ồn khi vận hành.
• Động cơ (motor): Được lắp đặt tách biệt khỏi luồng khí và truyền chuyển động gián tiếp qua hệ thống dây curoa, có khả năng hoạt động ổn định trong điều kiện khắc nghiệt.
• Dây curoa truyền động: Được thiết kế để duy trì độ căng ổn định, giảm thiểu hao mòn trong quá trình sử dụng. Hệ thống này cho phép điều chỉnh tốc độ quay của cánh quạt một cách linh hoạt, phù hợp với yêu cầu vận hành thực tế.
• Puly truyền động: Puly được gia công từ thép nguyên khối hoặc gang xám, có độ chính xác cao, đảm nhận nhiệm vụ truyền mô-men xoắn từ motor đến trục quạt.

Quạt hướng trục công nghiệp gián tiếp hoạt động như thế nào?

Quạt hướng trục gián tiếp vận hành theo nguyên lý truyền động bằng dây curoa, trong đó động cơ không gắn trực tiếp vào trục cánh quạt mà được liên kết thông qua hệ thống puly. Cách thiết kế này giúp quạt vận hành ổn định trong môi trường có nhiệt độ cao, hơi ẩm, bụi hoặc hóa chất ăn mòn.

Quá trình hoạt động của quạt bao gồm 4 bước chính:

• Truyền động gián tiếp: Khi cấp điện, động cơ bắt đầu quay và thông qua dây curoa cùng bộ puly, chuyển mô-men xoắn đến trục cánh quạt.
• Tạo lực hút: Khi trục quay, cánh quạt bắt đầu chuyển động, tạo nên vùng áp suất thấp ở đầu hút gió. Sự chênh lệch áp suất này hình thành lực hút mạnh, kéo không khí từ môi trường cần thông gió vào bên trong thân quạt.
• Hút và đẩy khí thải: Luồng không khí bị hút vào sẽ di chuyển song song theo trục quạt, mang theo bụi, hơi nóng, khói hoặc khí độc ra bên ngoài qua cửa xả.
• Cấp khí tươi và cân bằng môi trường: Cùng lúc đó, hệ thống thông gió dẫn luồng không khí tươi từ bên ngoài vào để thay thế lượng khí đã được thải ra.

Xem thêm>> So sánh quạt hướng trục và quạt ly tâm khác nhau như thế nào?

Ưu điểm của quạt hướng trục thông gió gián tiếp

Quạt được đánh giá cao nhờ thiết kế tách biệt giữa động cơ và luồng khí, mang lại những ưu điểm nổi bật như sau:

Chịu nhiệt và chống ăn mòn vượt trội

Nhờ động cơ được đặt bên ngoài luồng khí và truyền chuyển động thông qua dây curoa, quạt có thể hoạt động tốt trong môi trường nhiệt độ cao, khói bụi, hóa chất hoặc hơi ẩm ăn mòn mà không ảnh hưởng đến tuổi thọ động cơ.

Tiết kiệm điện năng và chi phí vận hành

Cấu tạo truyền động gián tiếp giúp quạt vận hành hiệu quả, ổn định, hạn chế tổn thất năng lượng. Người dùng cũng giảm đáng kể chi phí đầu tư, bảo trì và thay thế linh kiện so với các dòng quạt truyền động trực tiếp.

Thuận tiện trong bảo trì và sửa chữa

Việc bảo dưỡng quạt trở nên dễ dàng hơn vì các chi tiết như dây curoa, puly, vòng bi có thể thay thế nhanh mà không cần tháo rời toàn bộ hệ thống. Điều này giúp rút ngắn thời gian dừng máy và đảm bảo hoạt động liên tục cho dây chuyền sản xuất.

Vận hành êm ái, ổn định

Cánh quạt được cân bằng động chính xác, hạn chế rung lắc và tiếng ồn trong quá trình sử dụng. Bên cạnh đó, vật liệu chế tạo cao cấp giúp quạt hoạt động ổn định ngay cả khi làm việc lâu dài trong điều kiện khắc nghiệt.

Đa dạng mẫu mã và công suất

Quạt hướng trục gián tiếp có nhiều kích thước, công suất và lưu lượng gió khác nhau, phù hợp cho cả không gian nhỏ, nhà xưởng vừa đến các khu công nghiệp quy mô lớn.

Tham khảo thêm các dòng quạt>>

• Quạt phòng nổ công nghiệp chính hãng
• Quạt ly tâm công nghiệp cao cấp

Ứng dụng của quạt hướng trục công nghiệp gián tiếp

Dòng quạt hướng trục công nghiệp gián tiếp được ứng dụng phổ biến trong nhiều lĩnh vực công nghiệp và dân dụng, tiêu biểu như:

• Thông gió và làm mát không gian làm việc: Quạt là giải pháp làm mát cho nhà xưởng hiệu quả, giúp luân chuyển không khí hiệu quả, giảm nhiệt độ, loại bỏ mùi hôi và bụi trong nhà xưởng, kho hàng, tầng hầm, bãi đỗ xe hoặc khu vực có mật độ thiết bị cao.
• Hút khói, hơi nóng và khí thải công nghiệp: Với khả năng chịu nhiệt tốt, quạt được dùng để hút khói, khí độc, hơi dung môi hoặc hơi sơn trong các xưởng sản xuất, buồng sấy, khu xử lý hóa chất. Ngoài ra, đây cũng là thiết bị quan trọng trong hệ thống hút khói PCCC, giúp nhanh chóng loại bỏ khói và khí độc trong tình huống khẩn cấp.
• Cấp khí tươi và cải thiện chất lượng không khí: Quạt có thể hút khí sạch từ bên ngoài và phân phối đều vào trong không gian kín như nhà bếp công nghiệp, phòng máy lạnh trung tâm hoặc kho lạnh,…
• Hỗ trợ hệ thống điều hòa không khí: Khi kết hợp với hệ thống HVAC hoặc máy lạnh trung tâm, quạt hướng trục gián tiếp giúp tăng hiệu quả làm mát, giảm tải cho máy nén lạnh và tiết kiệm điện năng, nhất là tại các tòa nhà văn phòng, trung tâm thương mại.
• Ứng dụng trong xử lý khí thải và bảo vệ môi trường: Trong các dây chuyền sản xuất có phát sinh khí độc hại, quạt được lắp cùng hệ thống ống dẫn để hút – đẩy khí ra ngoài, giúp đáp ứng tiêu chuẩn về an toàn và môi trường lao động.

Địa chỉ phân phối quạt hướng trục gián tiếp giá tốt nhất thị trường

Quạt Điện Vina là đơn vị sản xuất và phân phối quạt công nghiệp hàng đầu tại Việt Nam, với 5 năm kinh nghiệm trong lĩnh vực thiết kế – lắp đặt hệ thống thông gió và làm mát nhà xưởng. Chúng tôi tự hào cung cấp giải pháp toàn diện về quạt hướng trục gián tiếp, đáp ứng tiêu chuẩn kỹ thuật khắt khe và nhu cầu đa dạng của khách hàng trên toàn quốc.

• Tư vấn chuyên sâu: Đội ngũ kỹ sư và tư vấn viên giàu kinh nghiệm luôn sẵn sàng hỗ trợ, giúp khách hàng lựa chọn model phù hợp nhất với đặc thù từng công trình.
• Giá thành cạnh tranh: Báo giá rõ ràng, minh bạch, không phát sinh chi phí ngoài dự kiến, tối ưu ngân sách đầu tư cho doanh nghiệp.
• Chính sách bảo hành & hỗ trợ kỹ thuật: Tất cả sản phẩm được bảo hành 12 tháng, hỗ trợ bảo trì và tư vấn kỹ thuật 24/7, đảm bảo hệ thống luôn vận hành ổn định.
• Giao hàng toàn quốc: Vận chuyển nhanh chóng đến tận công trình, có nhân viên hướng dẫn vận hành trực tiếp tại chỗ.
• Đổi mới linh hoạt: 1 đổi 1 trong vòng 7 ngày nếu sản phẩm gặp lỗi kỹ thuật từ phía nhà sản xuất.

Các dòng quạt hướng trục gián tiếp của Quạt Điện Vina được được kiểm định nghiêm ngặt về độ bền, độ ồn và hiệu suất hoạt động. Nhờ đó, sản phẩm đảm bảo hiệu năng ổn định, tuổi thọ cao và khả năng làm việc bền bỉ trong môi trường nhiệt độ cao, có khói bụi hoặc hóa chất ăn mòn. Liên hệ chúng tôi ngay qua số hotline 0922.944.789 để được tư vấn sản phẩm chi tiết!
