Trong bối cảnh công nghiệp hóa hiện đại, việc kiểm soát môi trường làm việc thông qua các hệ thống thông gió và xử lý khí là vô cùng quan trọng. Quạt ly tâm, với khả năng di chuyển lưu lượng khí lớn cùng áp suất cao, đã trở thành trái tim của nhiều hệ thống này. Tuy nhiên, để hệ thống hoạt động hiệu quả, tiết kiệm năng lượng và bền bỉ, việc tính toán thiết kế quạt ly tâm một cách chuẩn xác là yếu tố then chốt, quyết định thành công của toàn bộ dự án. Bài viết này được chia sẻ chuyên sâu, cung cấp những kiến thức nền tảng vững chắc, các công thức toán học chi tiết, quy trình thiết kế theo từng bước, và giới thiệu các công cụ hỗ trợ hiện đại.
Quạt ly tâm là gì? Tại sao cần tính toán thiết kế quạt ly tâm?

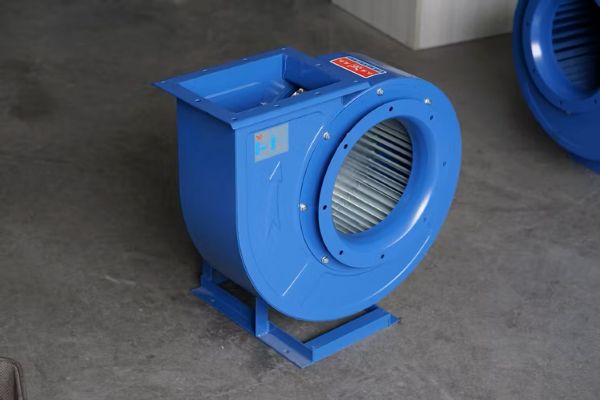

Quạt ly tâm (Centrifugal fan) là loại quạt công nghiệp sử dụng nguyên lý lực ly tâm để di chuyển không khí hoặc các loại khí khác. Khi động cơ quay, cánh quạt (impeller) bên trong sẽ hút không khí vào trục quay và đẩy không khí ra ngoài theo phương vuông góc với trục quay, tạo ra luồng khí mạnh với áp suất cao. Luồng khí này sau đó được dẫn qua vỏ quạt (housing) và thoát ra ngoài.
Việc tính toán thiết kế quạt ly tâm chuẩn xác mang lại nhiều lợi ích vượt trội và là yếu tố sống còn cho hiệu quả của hệ thống:
- Tối ưu hiệu suất: Một quạt được thiết kế đúng cách sẽ hoạt động ở điểm hiệu suất cao nhất, đảm bảo cung cấp đúng lưu lượng và áp suất yêu cầu với mức tiêu thụ năng lượng thấp nhất. Thiết kế sai có thể dẫn đến quạt hoạt động dưới công suất hoặc quá tải, gây lãng phí năng lượng và giảm hiệu quả truyền tải.
- Tiết kiệm năng lượng, giảm chi phí vận hành: Năng lượng tiêu thụ của quạt ly tâm chiếm một phần đáng kể trong chi phí điện năng của một nhà máy. Việc tính toán chọn quạt ly tâm với hiệu suất cao giúp giảm đáng kể chi phí điện hàng tháng, mang lại lợi ích kinh tế lâu dài.
- Tăng tuổi thọ thiết bị, giảm chi phí bảo trì: Thiết kế không phù hợp có thể gây ra rung động mạnh, quá nhiệt, mài mòn nhanh các bộ phận, dẫn đến hỏng hóc sớm và tăng chi phí bảo trì. Ngược lại, một thiết kế chính xác sẽ đảm bảo quạt hoạt động ổn định, êm ái, kéo dài tuổi thọ và giảm thiểu sự cố.
- Đảm bảo an toàn vận hành: Quạt hoạt động ngoài điểm thiết kế có thể gây ra hiện tượng surging (dao động áp suất) hoặc stall (dòng khí bị tắc nghẽn), tạo ra tiếng ồn lớn, rung động nguy hiểm, thậm chí gây mất an toàn cho người vận hành và các thiết bị xung quanh. Tính toán thiết kế quạt ly tâm đúng đắn sẽ loại bỏ những rủi ro này.
- Đáp ứng yêu cầu kỹ thuật và quy định: Mỗi ứng dụng đều có những yêu cầu cụ thể về lưu lượng khí, áp suất và điều kiện môi trường. Một quạt được thiết kế phù hợp sẽ đáp ứng đầy đủ các tiêu chuẩn kỹ thuật và quy định an toàn liên quan.
Tham khảo các mã quạt ly tâm>>
- Quạt ly tâm cao áp giá tốt, lực hút siêu khỏe
- Quạt ly tâm trung áp chính hãng
Cách tính toán thiết kế quạt ly tâm
Trong quá trình thiết kế quạt ly tâm, ba đại lượng cơ bản cần được xác định là moment xoay, công suất và năng lượng (cột áp). Các công thức được trình bày như sau:
- Moment xoay:
T= m(R2Vθ2 – R1Vθ1) - Công suất:
P = m(R2Vθ2 – R1Vθ1) x ω - Năng lượng (Cột áp):
h= U2Vθ2/g
Trong đó:
| Ký hiệu | Ý nghĩa | Đơn vị |
| T | Moment xoay | N·m |
| P | Công suất quạt | W |
| h | Năng lượng riêng (hoặc cột áp) | J/kg |
| m | Lưu lượng khối lượng không khí qua quạt | kg/s |
| ω | Tốc độ quay của quạt | rad/s |
| R₁, R₂ | Bán kính đầu vào và đầu ra của cánh quạt | m |
| Vθ₁, Vθ₂ | Vận tốc xoay vòng của dòng không khí tại đầu vào và đầu ra cánh quạt | m/s |
| U₂ | Vận tốc tuyệt đối tại đầu ra cánh quạt | m/s |
| g | Gia tốc trọng lực | m/s² |
Các ký hiệu bổ sung:
| Ký hiệu | Ý nghĩa | Đơn vị |
| V₁ | Vận tốc tuyệt đối tại đầu vào cánh quạt | m/s |
| U₁ | Vận tốc pháp tuyến của phần lá cánh quạt ở đầu vào | m/s |
| W₁ | Vận tốc dọc theo lá cánh quạt (hay vận tốc kéo theo) | m/s |
| Vθ₁, Vθ₂ | Thành phần vận tốc xoay vòng của dòng khí | m/s |

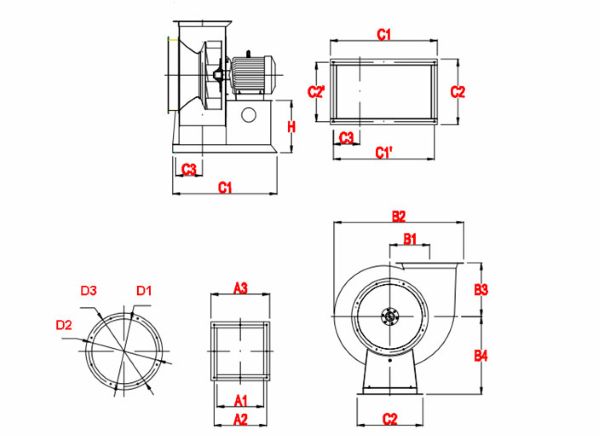

Quy trình thiết kế quạt ly tâm
Quy trình thiết kế quạt ly tâm tiêu chuẩn, đảm bảo đáp ứng đầy đủ các yêu cầu kỹ thuật khắt khe nhất, được thực hiện qua 7 bước quan trọng sau đây:
Xác định yêu cầu kỹ thuật
Trước khi bắt đầu quá trình thiết kế, việc xác định rõ ràng các yêu cầu kỹ thuật đóng vai trò then chốt. Người thiết kế cần phân tích và đánh giá kỹ lưỡng các yếu tố như lưu lượng gió, áp suất, hiệu suất mong muốn, kích thước quạt, mức độ tiếng ồn, điều kiện môi trường làm việc, cùng những yêu cầu đặc biệt khác để đảm bảo sản phẩm cuối cùng vận hành ổn định và đạt hiệu quả tối ưu.
Lựa chọn quạt phù hợp
Dựa trên lưu lượng gió và cột áp yêu cầu, kỹ sư sẽ lựa chọn loại quạt thổi ly tâm phù hợp chẳng hạn như quạt hút hướng tâm, quạt ly tâm đa tầng hoặc quạt ly tâm cánh nghiêng. Việc lựa chọn đúng chủng loại không chỉ giúp đảm bảo hiệu suất hoạt động tối ưu, mà còn giảm thiểu chi phí vận hành và đầu tư.
Thiết kế cánh quạt
Tiến hành xác định số lượng, hình dạng, góc nghiêng và độ dày của cánh quạt nhằm tối ưu hóa hiệu suất khí động học. Đồng thời, ứng dụng phần mềm mô phỏng CFD (Computational Fluid Dynamics) để phân tích chuyển động dòng khí qua cánh quạt, từ đó hiệu chỉnh thiết kế giúp quạt đạt được hiệu suất và độ ổn định cao nhất.
Thiết kế vỏ quạt
Tiến hành xác định hình dạng, kích thước và vật liệu chế tạo vỏ quạt sao cho đảm bảo độ bền cơ học, khả năng chịu áp suất cao và hiệu quả dẫn hướng dòng khí tối ưu. Bên cạnh đó, cần thiết kế đồng bộ các bộ phận phụ trợ như cửa hút, cửa thổi và cửa xả bụi, giúp nâng cao hiệu suất tổng thể và thuận tiện trong quá trình vận hành.
Thiết kế trục quạt
Tiến hành xác định kích thước, vật liệu và loại ổ đỡ phù hợp cho trục quạt nhằm đảm bảo độ cứng vững, khả năng chịu tải cao và vận hành êm ái với độ ồn thấp. Đồng thời, cần thiết kế chính xác các chi tiết liên kết giữa trục quạt, cánh quạt và động cơ, giúp truyền động ổn định và nâng cao tuổi thọ thiết bị.
Lựa chọn động cơ
Lựa chọn động cơ điện có công suất phù hợp với yêu cầu làm việc và điều kiện vận hành thực tế của quạt. Sau đó, thiết kế hệ thống truyền động từ động cơ đến trục quạt bằng dây đai, khớp nối hoặc hộp số, đảm bảo hiệu suất truyền động cao, vận hành ổn định và dễ dàng bảo trì.
Tính toán kích thước và đường kính quạt
Sử dụng các công thức tính toán và phần mềm chuyên dụng để xác định chính xác các thông số khí động học, hiệu suất và mức độ tiếng ồn của quạt. Dựa trên kết quả phân tích, tinh chỉnh thiết kế các bộ phận cấu thành nhằm tối ưu hóa hiệu suất vận hành, giảm thiểu độ ồn và đảm bảo quạt đáp ứng đầy đủ các yêu cầu kỹ thuật đề ra.

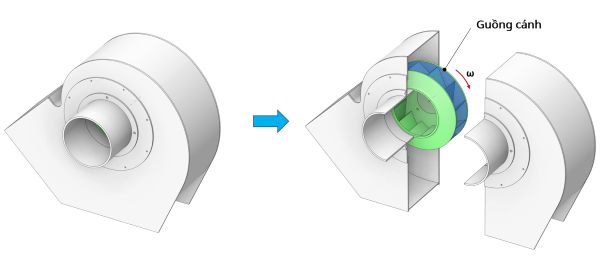

Các công cụ hỗ trợ tối ưu hóa hiệu suất khi thiết kế quạt ly tâm
Tối ưu hóa hiệu suất quạt ly tâm là một quá trình phức tạp, đòi hỏi sự phối hợp chặt chẽ giữa tính toán kỹ thuật, thiết kế khí động học và công nghệ mô phỏng hiện đại. Việc ứng dụng các phần mềm hỗ trợ chuyên dụng không chỉ giúp nâng cao hiệu suất và độ ổn định của quạt, mà còn tiết kiệm năng lượng và giảm chi phí vận hành.
Dưới đây là ba công cụ phổ biến thường được sử dụng trong quá trình tối ưu hóa thiết kế quạt ly tâm:
- Phần mềm mô phỏng CFD (Computational Fluid Dynamics): Dùng để mô phỏng luồng không khí bên trong quạt, giúp đánh giá hiệu suất khí động học và xác định những vùng dòng chảy cần cải thiện.
- Phần mềm thiết kế CAD: Hỗ trợ thiết kế cánh và vỏ quạt với độ chính xác cao, qua đó tối ưu hóa hình dạng khí động học và giảm tổn thất năng lượng.
- Thiết bị đo lường thực nghiệm: Dùng để đo lưu lượng, áp suất, hiệu suất và độ ồn, từ đó đánh giá hiệu quả vận hành thực tế và điều chỉnh thiết kế khi cần thiết.
Việc tính toán thiết kế quạt ly tâm là một quá trình phức tạp nhưng cực kỳ quan trọng, đòi hỏi sự am hiểu sâu sắc về nguyên lý khí động học, cơ học vật liệu và kỹ thuật điện. Một thiết kế chuẩn xác không chỉ đảm bảo hiệu suất hoạt động tối ưu, giảm thiểu chi phí năng lượng mà còn kéo dài tuổi thọ thiết bị, góp phần vào sự bền vững và hiệu quả của các hệ thống công nghiệp. Quạt Điện VINA tự hào là thương hiệu quạt điện hàng đầu Việt Nam, với hơn 07 năm kinh nghiệm trong lĩnh vực sản xuất và cung cấp các loại quạt công nghiệp chất lượng cao. Chúng tôi cung cấp đa dạng các dòng quạt ly tâm, quạt hướng trục, quạt thông gió và máy làm mát, được thiết kế và sản xuất theo tiêu chuẩn quốc tế, đảm bảo bền bỉ, tiết kiệm điện năng và phù hợp với mọi hệ thống thông gió công nghiệp.
